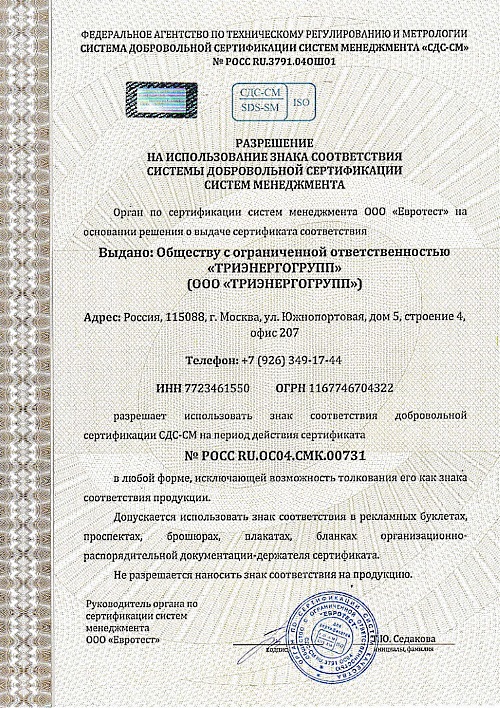

ГОСТ Р ИСО 9001-2015
ISO 9001:2015

О компании Продукция Политика качества Культура производства Контакты

О Компании

Компания 3EG® ведёт свою деятельность в области производства:

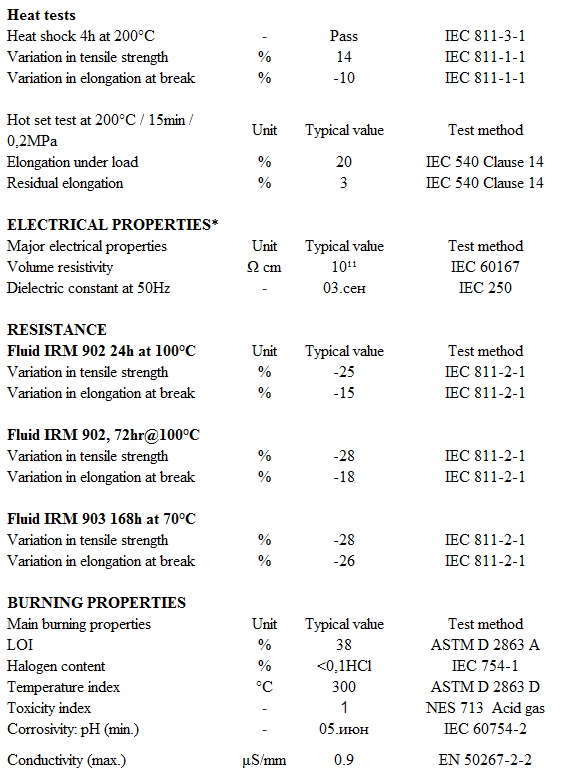

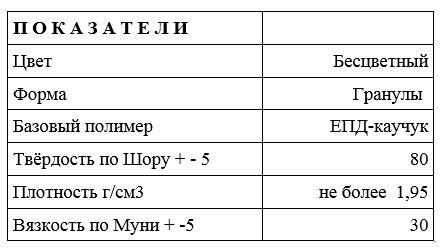

Полимерных компаундов для кабельной отрасли

Основные разработки нашей компании:
- Безгалогенные компаунды
- Полимерные компаунды для изготовления кабельной продукции в исполнении:
  ХЛ, HF, LTx, LS
Продукция поставляется под маркой Biotech Plus.

Кабельных изделий среднего и низкого напряжения
Выпуск силового и контрольного кабеля в исполнении ХЛ, HF, FR, LTx.

Наше преимущество - это использование собственных разработок в полимерных компаундах для изготовления кабельных изделий, что обеспечивает гарантию качества и гибкость в освоении новых изделий - применение безгалогенного компаунда (силовые и контрольные кабели в исполнении HF) и полимерного компаунда (силовые и контрольные кабели в исполнении LTx) производства Biotech Plus, также в производственном процессе акцент сделан на технологию обмотки, которая позволяет выполнять заказы по кабелю с защитным покровом (ВБШвнг, КВБбШв) и кабелю в исполнении FR, в сжатые сроки.

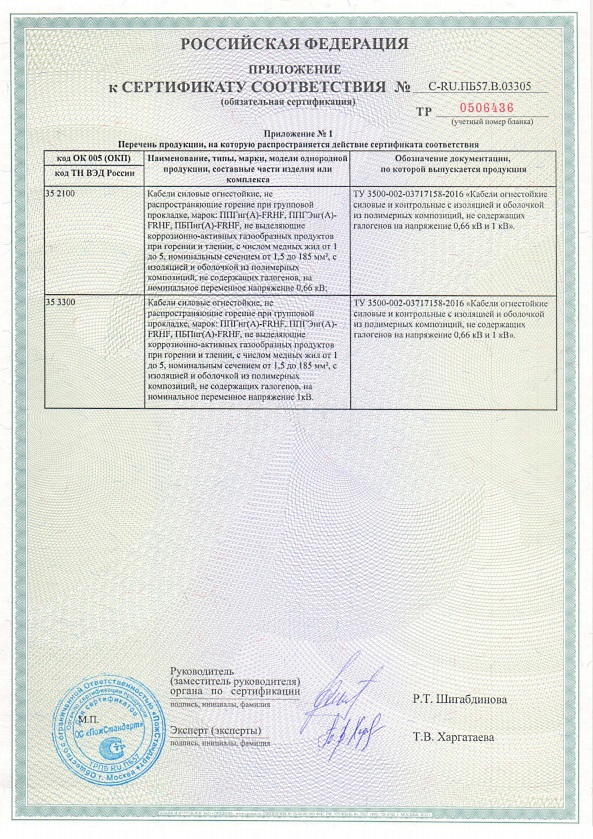

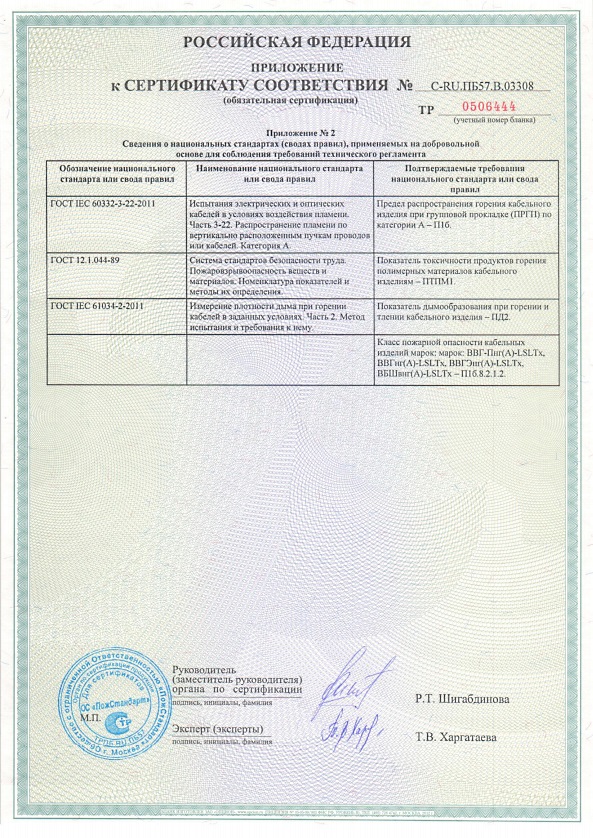

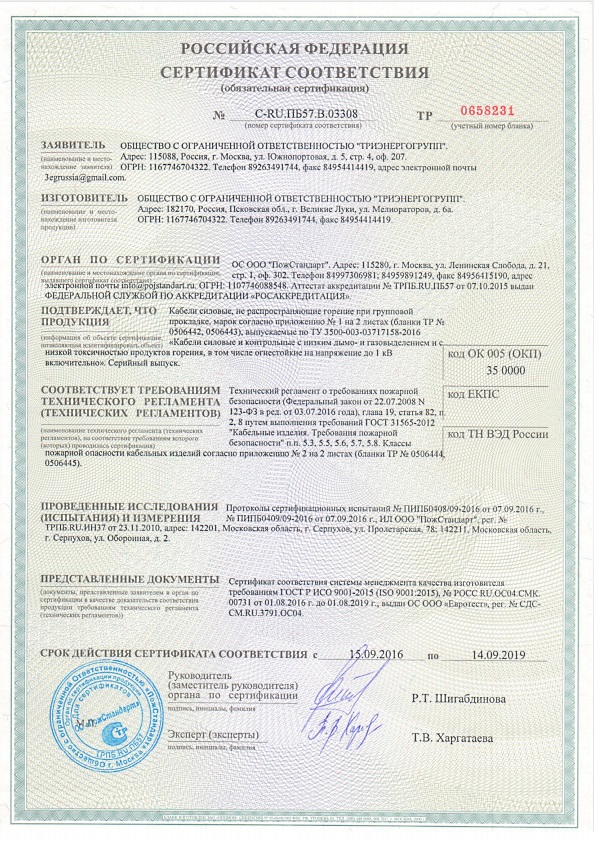

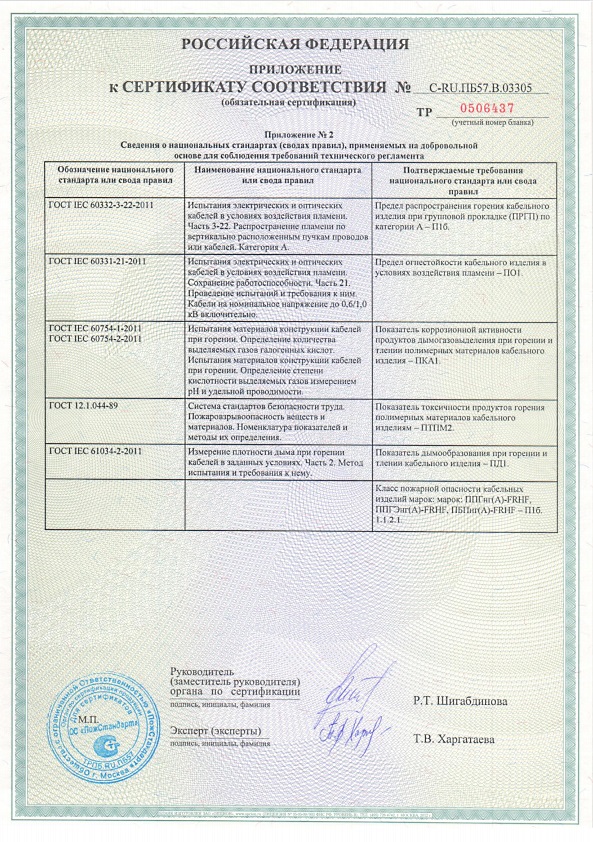

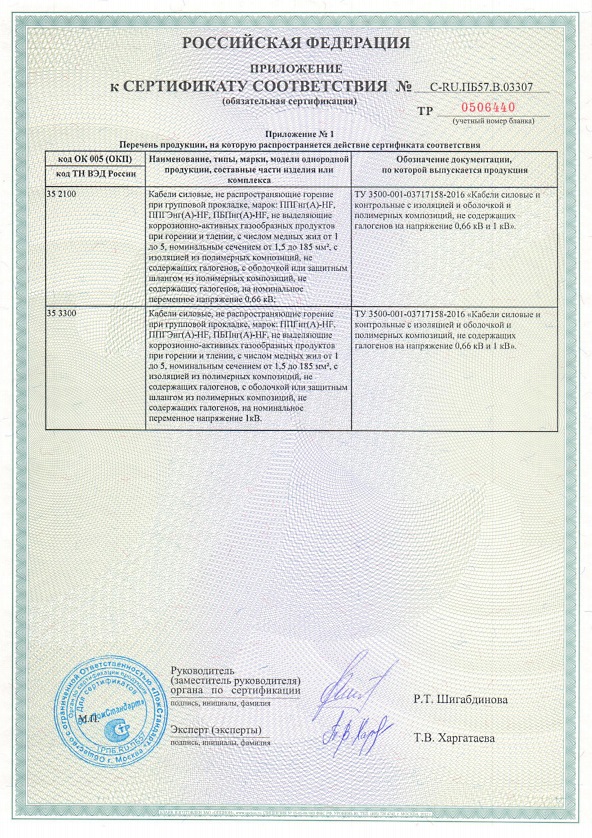

Продукция сертифицирована и выпускается под маркой 3EG®.

Для рынка Прибалтики наша компания разработала предложение по поставке кабельной продукции согласно требований директивы RoHS принятой в ЕС и ограничивающей содержание вредных веществ. Данное решение мы также хотим реализовать для рынка РФ.

Компания поддерживает Честную позицию.

Мы производим

В настоящее время площадь и этажность вводимых в эксплуатацию зданий и сооружений постоянно возрастает. Увеличивается количество находящихся там людей, оборудования и материальных ценностей, а также потребление электроэнергии. Протяженность прокладываемых в этих объектах кабельных трасс усложняет проблему обеспечения пожарной безопасности людей, оборудования и самих кабельных коммуникаций. Многочисленные пожары в кабельных трассах показали, что применение только традиционных систем автоматического пожаротушения, огнестойких перегородок, тонкослойных не распространяющих горение покрытий и другие традиционные меры не обеспечивают должного уровня пожаробезопасности.

Поэтому, пожарная безопасность протяженных кабельных линий в первую очередь успешно обеспечивается путём широкого применения огнестойких пожаробезопасных кабелей, сохраняющих работоспособность не менее 30 или 90 минут при воздействии пламени.

Повышаются требования к безопасности продуктов горения для людей и материальных ценностей. Это достигается применением новых изоляционных материалов кабелей, отличительными свойствами которых являются: отсутствие распространения горения при групповой прокладке кабелей, отсутствие выделения галогенов и коррозионно-активных газов, низкое дымогазовыделение, низкая токсичность выделяемых газов, малое выделения тепла, минимальное образование горящих частиц, а также огнестойкость.

Производимые нами кабели торговой марки 3EG® полностью соответствуют вышеперечисленным требованиям, обладая высокими показателями пожарной безопасности и огнестойкости.

ПРЕИМУЩЕСТВА ПРОДУКЦИИ

Кабели, выпускаемые под торговой маркой 3EG®, обладают повышенной стойкостью к распространению пламени, а их изоляционные, заполняющие материалы, материалы внешней оболочки и другие используемые материалы и не содержат галогены.

Кабели исполнения нг-HF не распространяют горение при групповой прокладке по категории А, имеют более высокое светопропускание, доходящее до 90%, характеризуются низкой дымообразующей способностью - не более 20% и пониженной коррозионной активностью газообразных продуктов, выделяющихся при горении и тлении материалов.

Кабели исполнения нг-FRHF не распространяют горение при групповой прокладке по категории А, имеют более высокое светопропускание, доходящее до 90%, характеризуются низкой дымообразующей способностью - не более 20%, пониженной коррозионной активностью газообразных продуктов, выделяющихся при горении и тлении материалов, имеют низкую токсичность выделяемых газов - категория LTx согласно ГОСТ Р 53315-2009 и кроме того, обеспечивают сохранение работоспособности кабеля при воздействии открытого пламени в течении 180 минут.

При этом кабели обладаютулучшенными характеристиками пожарной безопасности, подтвержденные испытаниями:

Безгалогенные кабели исполнения нг-HF и нг-FRHFLTx соответственно имеют нормированные показатели по выделению тепла, минимальному образованию горящих частиц и дополнительные индексы по дымовыделению в соответствии с Постановлением комиссии Европейского Союза 2006/751/ЕС; В соответствии с DIN 4102-12 испытаны с кабеленесущими системами на показатели Е30, Е90 и обеспечивают при соблюдении всех требований к укладке сохранение работоспособности всей кабельной системы в течении 30, 90 минут; Устойчивы к огню и механическим ударным нагрузкам в соответствии с методикой испытаний ЕN 50200, ЕN 50362 и обеспечивают сохранение неразрывности электрического соединения под воздействием огня и механических ударов в течение 60 минут.

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ К КАБЕЛЯМ, СООТВЕТСТВИЕ ГОСТ Р

Стойкость электрических кабелей к воздействию пламени может быть оценена с четырех точек зрения:

1. Распространение огня по поверхности кабеля.

Электрические кабели почти всегда сделаны из материалов, которые являются более или менее горючими. И поэтому кабели, соединяя разные части помещения или различные помещения в одном здании, предоставляют возможность для распространения огня по всему зданию. Безгалогенные кабели 3EG® разработаны и испытаны специально для того, чтобы исключить или свести к минимуму данный эффект. Все кабели 3EG® не распространяют горения. Для проверки данных свойств используются два основных метода испытаний.

Испытание на нераспространение пламени по поверхности вертикально расположенного отдельного кабеля

Цель этого испытания состоит в том, чтобы определить, распространяет ли сам единичный провод или кабель огонь при воздействии пламени на его поверхность.

Испытания описаны в следующих стандартах:
ГОСТ Р МЭК 60332-1-2 (EN 60332-1-2) Испытание на вертикальное распространение пламени для проводов или кабелей с одним слоем изоляции. Используется смешанное пламя в 1 кВт.
ГОСТ Р МЭК 60332-2-2 (EN 60332-2-2) Испытание на вертикальное распространение пламени для проводов и кабелей малого сечения с одним слоем изоляции. Используется светящееся пламя.

Испытание на нераспространение пламени кабелями в пучке

Целью данного испытания является, так же как и в предыдущем случае, определение степени распространения пламени по поверхности кабеля, проложенного в пучке.

Испытания описаны в следующих стандартах:

ГОСТ Р МЭК 60332-3 (EN 60332-3) Испытания электрических и оптических кабелей в условиях воздействия пламени. Испытание на распространение пламени проводами или кабелями, проложенными вертикально в пучках.

Испытание на нераспространение пламени также рассматривается при проверке реакции электрических кабелей на огонь.

2. Свойства веществ, которые образуются при сгорании.

Газы, образующихся при горении кабелей могут иметь различные опасные свойства.

Коррозионно активные газы.

Одним из существенных параметров является коррозионная активность, то есть способность газов к созданию условий, агрессивно вызывающих коррозию металлических материалов и деталей оборудования. В коррозионной атмосфере может произойти повреждение устройств, которые не были непосредственно затронуты огнем.

Испытания описаны в следующих стандартах:

ГОСТ Р МЭК 60754-2 (EN 60754-2). Общие методы испытаний кабелей в условиях воздействия пламени. Испытания на концентрацию газов, выделяющихся при горении материалов кабелей.

Плотность дыма

Важным параметром дыма, образующегося при горении, является его плотность - способность к препятствованию распространения света. Плотный дым может вызвать неправильную ориентацию людей в помещении при пожаре, и таким образом препятствовать их эвакуации.

Испытания, описаны в стандарте ГОСТ Р МЭК 61034-2 (EN 61034-2). Измерение плотности дыма при горении кабелей в определенных условиях.

3. Сохранение работоспособности кабеля в условиях воздействия пламени

В случае пожара требуется использовать различные виды специального оборудования, необходимого для защиты людей и зданий. Такое оборудование должно быть включено постоянно, а устройства должны получать необходимую информацию. Для этого были разработаны огнестойкие безгалогенные кабели 3EG® с такими характеристиками, что даже при непосредственном воздействии пламени в течении заданного периода времени не произойдёт ни обрыва ни короткого замыкания. Поэтому работоспособность оборудования или процесс передачи информации не нарушается.

Испытание на целостность электрической цепи, исправность изоляции
Посредством этого метода проверяется способность кабеля сохранять способность передавать электрическую энергию и информацию во время пожара и после него. Испытания описаны в следующих стандартах: ГОСТ Р МЭК 60331-21 (ЕN 60331) Испытания электрических кабелей в условиях воздействия пламени - Целостность цепи. Во время испытаний кабели подключены к источнику номинального напряжения и подвергаются воздействию открытого пламени.

Испытание на целостность цепи безопасности
Это - вариант предыдущего метода, описанный в стандарте ЕN 50200 «Метод испытания на огнестойкость незащищенных кабелей небольшого диаметра, используемых в аварийных цепях» или в стандарте ЕN 50200. В процессе этого испытания, кабели, помимо высокой температуры и напряжения, подвергаются также механическим нагрузкам. Каждые пять минут на испытательную поверхность, на которой закреплён кабель, падает металлический стержень, моделируя воздействие механических ударов.

Испытание кабельной системы (линии) на сохранение работоспособности при длительном воздействии огня Этот метод испытаний является наиболее сложным и трудоёмким. Испытывается не только кабель но и вся кабельная система (линия) в целом, включая несущие конструкции и арматуру. Всё это помещается в большую испытательную камеру с мощными горелками, имитирующими условия реального пожара. Условия испытания описаны в стандарте DIN 4102-12 ч. 2.

Реакция кабелей на огонь

Измерение количества выделяемого дыма и теплоты, проверка отсутствия отделяющихся горящих частиц
Теплота, выделяемая при горении кабелей и проводников вносит вклад в общее развитие пожара. Отделяющиеся горящие частицы представляют опасность для людей и оборудования. Эти свойства кабелей проверяются в ходе комплексного испытания. Данные требования перечислены в постановлении Европейской комиссии № 2006/751/ЕС.
Условия испытания описаны в стандарте ЕМ 50399:2012 Методы испытаний кабелей в условиях воздействия пламени - измерение выделения тепла и дыма кабелями в условиях распространения пламени.

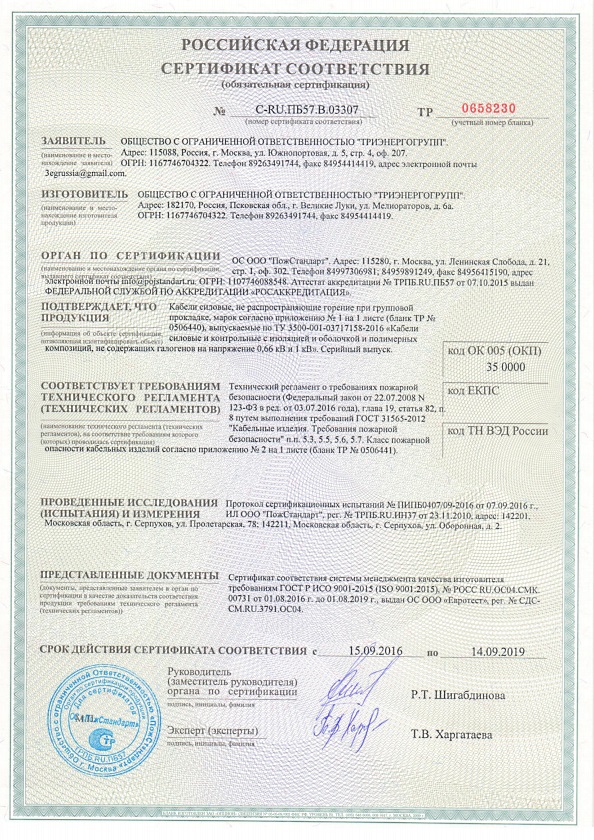

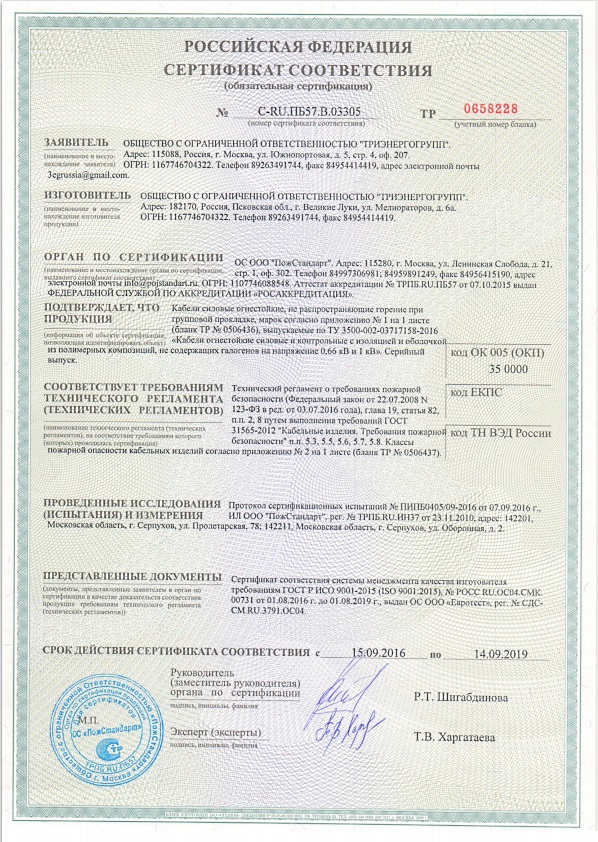

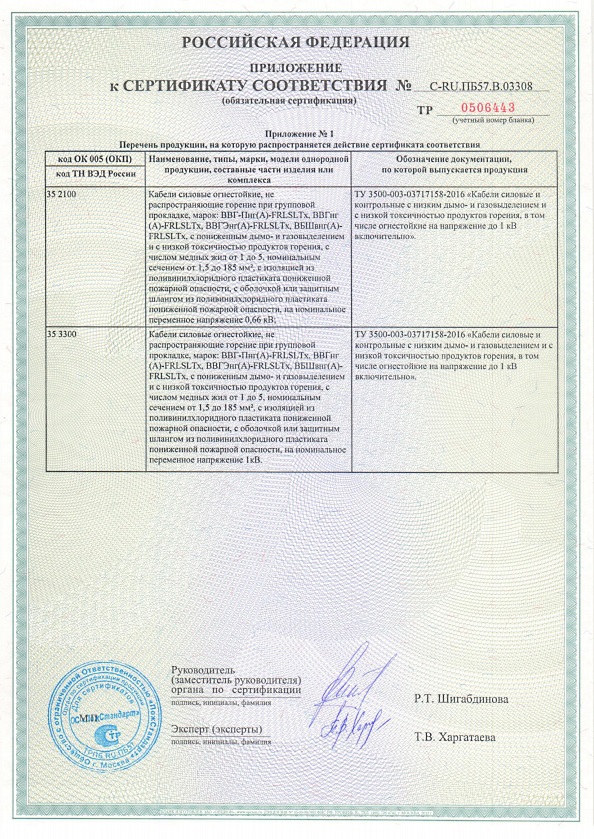

Кабели торговой марки 3EG® соответствуют требованиям «Технического регламента о требованиях пожарной безопасности»
(Федерального закона от 22. 07. 2008 г. № 123-ФЗ) и ГОСТ Р 53315-2009

Кабели не распространяют горение при испытании в пучках по ГОСТ Р МЭК 60332-3-22-2005 категории А;
Огнестойкость кабелей не менее 180 минут по ГОСТ Р МЭК 60331-21-2003;
Дымообразование при горении и тлении кабелей при испытании по ГОСТ Р МЭК 61034-2-2005 не приводит к снижению светопроницаемости в испытательной камере более чем на 20 %;
Значение показателя токсичности продуктов горения полимерных материалов кабелей при испытании по ГОСТ 12.1.044-89 для исполнений •нг-НГ» и «нг-РРНР» - более 40 г/мЗ, с индексом Их - более 120 г/мЗ;

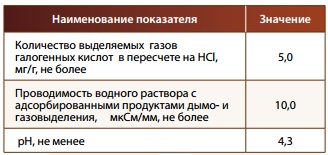

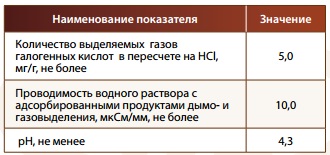

Показатели коррозийной активности продуктов дымо- и газовыделения при горении и тлении полимерных материалов кабелей при испытании по ГОСТ Р МЭК 60754-1-99 и ГОСТ Р МЭК 60754-2-99 соответствуют:
Проводимость водного раствора с адсорбированными продуктами дымо- газовыделения мкСм/мм, не более 10,0
Показатель рН (кислотное число), не менее 4,3

Кабели, выпускаемые под торговой маркой 3EG® соответствуют требованиям пожарной безопасности Евросоюза и национальным стандартам европейских стран

Сертифицированы на класс реакции на огонь В2са, s1d1 согласно Постановлению комиссии Европейского Союза 2006/751/ЕС;
Сертифицированы по категории Е30-Е90 на сохранение работоспособности целой кабельной системы согласно DIN VDЕ 4102-12;
Устойчивы к огню и механическим ударным нагрузкам в аварийных цепях в с соответствии с ЕN 50200 для кабелей диметром до 20 мм, ЕN 50362 для кабелей диметром свыше 20 мм.

ВРЕМЯ СОХРАНЕНИЯ РАБОТОСПОСОБНОСТИ КАБЕЛЬНОЙ ЛИНИИ (СИСТЕМЫ) ПРИ ПОЖАРЕ И НЕОБХОДИМОСТЬ ПРИМЕНЕНИЯ ПОЖАРОБЕЗОПАСНЫХ КАБЕЛЕЙ

Время сохранения работоспособности кабельной линии (системы) при пожаре определяется необходимой продолжительностью подачи электрической энергии в случае пожара. Национальные правила большинства стран предусматривают особые требования для аварийных систем. Кабели должны соответствовать этим требованиям:

1. Аварийная эвакуация
Во многих странах предусмотрен 30-минутный интервал, предназначенный для эвакуации людей из здания при пожаре. В соответствии с этим требованием, аварийные системы (системы пожарной сигнализации, аварийного освещения, подъемники, системы аварийного речевого оповещения и звуковой сигнализации, системы указания путей эвакуации) должны использовать кабели, соответствующие классификации Е30 для кабельных систем. В этих случаях рекомендованы силовые и контрольные кабели марок. В постройках специальной конструкции, таких как высотные здания, больницы, тоннели, учреждения пенитенциарной системы, должны применяться кабели Е90, соответствующие 90-минутной длительности, при которой обеспечивается неразрывность электрической сети (например, для обеспечения лифтов для стационарных больных, и т.п.).

2. Борьба с огнем
Помимо необходимости обеспечения подачи электроэнергии на время эвакуации людей из зданий, необходимо дополнительное время для размещения пожарных бригад. В основном, после начала пожара, для его тушения требуется время около 90 минут. Системы бесперебойной подачи электроэнергии в системы пожаротушения (такие как насосы спринклеров, механические системы дымоудаления, пожарные лифты) должны комплектоваться кабелями класса 190.

3. Защита людей и материальных ценностей
В зданиях и сооружениях с большим скоплением людей для защиты людей от смертоносных продуктов горения необходимо и во всех остальных системах распределения энергии и передачи сигналов применять кабели не содержащие галогенов. Для защиты дорогостоящих технологий и оборудования необходимо применять безгалогенные кабели с низким выделением тепла и с минимальным образованием горящих частиц.

ОБЛАСТИ ПРИМЕНЕНИЯ

Кабели торговой марки 3EG® предназначены для общепромышленного применения в зданиях классов функциональной пожарной опасности Ф1-ФЗ. в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов. больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений. гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для зданий и помещений с высокой концентрацией материальных ценностей и дорогостоящего оборудования, где есть опасность их повреждения при пожаре, распространяющемся по кабельным коммуникациям.

Кабели изготовляются для применения на атомных станциях (АС) вне и внутри гермозоны в системах АС класса 2.3 назначения О. У. Н по классификации ОПБ 88/97 (ПНАЭ Г-01-011).

Кабели также предназначены как для внутренней (внутри зданий), так и для наружной стационарной укладки. Кабели не предназначены для непосредственной укладки в землю. Допускается прокладка кабелей в земле при соблюдении требований ПУЭ Раздел 2. с выполнением мероприятий по защите кабельных линий от коррозии грунта, воздействия воды и влажности, которые должны определяться по совокупным данным электрических измерений и химических анализов проб грунта. По результатам анализа условий прокладки необходимо предусмотреть меры по защите кабелей от прямого контакта с грунтом, воздействия влаги и воды. Выбор материалов для обеспечения герметичности оболочки от проникновения воды необходимо рассчитать исходя из требования к сроку эксплуатации линии, который для кабелей составляет не менее 30 лет. Запроектированные мероприятия по защите от коррозии, влаги и воды должны быть осуществлены до ввода кабельной линии в эксплуатацию. Не допускается установка муфт на кабельных линиях, проложенных в земле. Климатическое исполнение В категории размещения 1-5 по ГОСТ 15150-69.

Метрополитен и тоннели
В метро и на других подобных объектах кабели должны соответствовать требованиям по отсутствию галогенов. Для кабельных сетей в тоннелях, и особенно на станциях и в эвакуационных коридорах кабели электроснабжения в условиях пожара должны обеспечивать достаточно низкую концентрацию дыма для обеспечения надлежащей видимости. При монтаже кабеля на потолке необходимо, чтобы горящая изоляция не капала на эвакуируемых. Кабели 3EG® обладают всеми этими свойствами, обеспечивая огнестойкость кабельных линий (систем).

Аэропорты
Кабели в аэропортах проходят по участкам, где идёт движение большого количества людей, хранятся материалы и багаж, находится контрольное оборудование, агрегаты электроснабжения, аппаратура связи, обеспечения жизнедеятельности персонала и управления воздушным движением.
Применение безгалогенных кабелей 3EG® в системах электроснабжения, связи и сигнализации аэропорта и его объектов помогает предотвратить угрозу безопасности людей или повреждения оборудования. Использование безгалогенных огнестойких кабелей 3EG® обеспечивает работоспособность всей кабельной системы (линии) совместно с крепёжными элементами и несущими конструкциями. Это позволяет осуществить безопасную для здоровья эвакуацию. Отсутствует коррозионное воздействия дыма, образующегося при сгорании обычной изоляции. Таким образом, аппаратура управления воздушным движением будет в сохранности. Безгалогенные кабели 3EG® кабели используются в электропроводке в залах аэропортов, в том числе в системах освещения.

Гостиницы, жилые дома и другие объекты с массовым пребыванием людей
При большой концентрации посетителей в замкнутом пространстве необходимо обеспечить их быструю и безопасную эвакуацию в случае пожара. Задача поиска и спасения людей усложняется при задымлении и токсичности дыма. Таким образом, установка здесь кабеля с ПВХ-изоляцией и оболочкой является совершенно неправильной. Безгалогенные кабели 3EG® соответствуют требованиям пожарной безопасности для помещений общественного питания, жилых помещений, школ и культурных учреждений. Соответствующие кабели применяются в системах дымоудаления по маршруту эвакуации, аварийного освещения, пожарных лифтов и электропитания пожарных насосов.

Торговые центры и офисные здания
На таких объектах безгалогенные кабели 3EG® устанавливаются совместно с кабеленесу- щими конструкциями, главным образом, на лотках и в кабельных шахтах. По этим причинам, внутри здания должны быть использованы безгалогенные кабели, которые при воздействии пламени не образуют капающих горящих частиц, увеличивающих риск вертикального распространения огня и ожогов. В дополнение к стандартной электрической проводке необходимо обеспечение работоспособности при пожаре кабелей связи и управления системами пожарной автоматики, а также кабелей электропитания и управления приточной вентиляции.

Учреждения здравоохранения, детские учреждения
В больницах, медицинских учреждениях и других зданиях, предназначенных для обеспечения здоровья людей (хосписы, благотворительные организации, детские сады, ясли, школы и т.д.) сосредоточены люди с более низкой возможностью передвижения или ориентации. В данных условиях обслуживающий персонал, как правило, не в состоянии обеспечить быструю и эффективную эвакуацию в случае пожара. Поэтому для таких объектов должны также применяться строгие критерии при выборе проводки.
Для жизненно важных отделений, таких как отделения интенсивной терапии, операционных и реанимационных наиболее подходящим является использование безгалогенных кабелей с наилучшими свойствами пожаробезопасности, как в плане обеспечения безопасности здоровья, так и с точки зрения обеспечения работоспособности медицинского оборудования для поддержания жизненно важных функций. Нужно об этом помнить.

Стадионы, выставки, музеи, концертно-развлекательные объекты.
В помещениях кинотеатров, театров, конференц-залов и других, подобных временно находится большое количество людей. Здесь всегда имеется большой риск давки. Поводом может быть не только пожар, но даже отключение освещения. Простое использование безгалогенного кабеля для всех линий является наиболее эффективной профилактикой против травм или даже гибели присутствующих лиц. Безгалогенные кабели 3EG® успешно прошли испытания и сертифицированы на соответствие различным уровням требований к сохранению работоспособности кабельной системы (линии). Это необходимо для спасения людей.

Объекты энергетики, информационные центры, производственные предприятия. Защита оборудования.
На таких объектах к системам электроснабжения предъявляются повышенные требования, как с точки зрения безопасности персонала, так и для обеспечения работоспособности ценного оборудования в аварийных режимах при пожаре.
Помимо вышеупомянутых приборов управления воздушным движением или отделений анестезиологии и интенсивной терапии в больницах, такие требования предъявляются например, к серверным помещениям или центральным диспетчерским помещениям аварийных служб электростанций. Коррозионное воздействие дыма от обычных кабелей может повредить чувствительное производственное оборудование. В таких ситуациях рекомендуется использовать безгалогенные кабели 3EG®.

Кабельная продукция

ВВГнг(А)-LSLTx, ВВГ-Пнг(А)-LSLTx, ВБШвнг(А)-LSLTx, ВВГЭнг(А)-LSLTx, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ВБШвнг(А)-FRLSLTx, ВВГ-Пнг(А)-FRLSLTx
ВВГнг(А)-FRLS, ВВГ-Пнг(А)-FRLS, ВБШвнг(А)-FRLS, ВВГЭнг(А)-FRLS
ППГнг(А)-FRHF, ППГЭнг(А)-FRHF, ПБПнг(А)-FRHF
ППГнг(А)-HF, ППГЭнг(А)-HF, ПБПнг(А)-HF

КАБЕЛИ СИЛОВЫЕ, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ, С НИЗКИМ ДЫМО- И ГАЗОВЫДЕЛЕНИЕМ, С НИЗКОЙ ТОКСИЧНОСТЬЮ ПРОДУКТОВ ГОРЕНИЯ, В ТОМ ЧИСЛЕ ОГНЕСТОЙКИЕ

ВВГнг(А)-LSLTx, ВВГ-Пнг(А)-LSLTx, ВБШвнг(А)-LSLTx, ВВГЭнг(А)-LSLTx, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ВБШвнг(А)-FRLSLTx, ВВГ-Пнг(А)-FRLSLTx

Назначение:

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках, при номинальном переменном напряжении до 1 кВ включительно номинальной частотой 50 Гц или при постоянном напряжении до 1,5 кВ.
Применяются для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС. Для эксплуатации во взрывоопасных зонах класса В-1 применяются кабели марок ВБШвнг(А)-LSLTx, ВБШВнг(А)-FRLSLTx. Для эксплуатации во взрывоопасных зонах класса В-1а применяются кабели марок ВВГнг(А)-LSLTx, ВВГЭнг(А)-LSLTx, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx.

Конструкция:

Токопроводящая жила – медная одно- или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Обмотка (для кабелей марок ВВГнг(А)-FRLSLTx, ВБШвнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx) – из слюдосодержащих лент.
Изоляция – из ПВХ пластиката пониженной пожарной опасности*, изолированные жилы имеют отличительную расцветку.
Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.
Внутренняя оболочка – из ПВХ пластиката пониженной пожарной опасности* с заполнением промежутков между жилами.
Экран (для кабелей марок ВВГЭнг(А)-LSLTx, ВВГЭнг(А)-FRLSLTx) – из медных лент. По согласованию с заказчиком допускается экран из повива медных проволок.
Броня (для кабелей марок ВБШвнг(А)-LSLTx, ВБШвнг(А)-FRLSLTx) – из двух стальных оцинкованных лент.
Оболочка (защитный шланг) – из ПВХ пластиката пониженной пожарной опасности *.

* Примечание: для изоляции, внутренней и внешней оболочек (защитного шланга) применяются специальные композиции ПВХ пластикатов пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.

Количество жил – от 1 до 5. Номинальное сечение – от 1,5 мм2 до 185 мм2. Номинальное переменное напряжение – 0,66 кВ и 1 кВ. Примечание: информация о количестве жил и номинальном сечении жил в мм2 и номинальном напряжение для конкретного типоразмера кабеля указана на упаковке, сопроводительной документации и на оболочке кабеля.

Условия монтажа и эксплуатации:

Климатическое исполнение УХЛ, категорий размещения 3 и 4 по ГОСТ 15150-69
Кабели не распространяют горение при групповой прокладке по категории А
Допустимые токовые нагрузки кабелей соответствуют ГОСТ 31996-2012.

Диапазон температур эксплуатации: от -50^оС до 50^оС

Относительная влажность воздуха при температуре до 35^оC до 98%

Прокладка кабелей без предварительного подогрева производится при температуре воздуха не ниже -15^оС

Минимальный радиус изгиба кабелей при прокладке: - одножильные: 10 наружных диаметров кабеля
- многожильные: 7,5 наружных диаметров кабеля

Эквивалентный показатель токсичности продуктов горения более 120 г/м3

Огнестойкость для исполнения FR не менее 180 мин

Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов: - изоляции:не более 100 мг/г - наружной оболочки и защитного шланга: не более 80 мг/г - внутренней оболочки и разделительного слоя: не более 50 мг/г

Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70 °С

Предельная температура нагрева жил по условиям невозгорания при коротком замыкании: - для исполнения нг(А)-LSLTx: не более 350^оС - для исполнения нг(А)-FRLSLTx: не более 400^оС

Длительно допустимая температура нагрева жил кабелей в режиме перегрузки не более 90^оС

Максимально допустимая температура нагрева жил кабелей при коротком замыкании не более 160^оС

Продолжительность короткого замыкания не должна превышать 5 с

Класс пожарной опасности по ГОСТ 31565-2012: -ВВГнг(А)-LSLTx, ВВГ-Пнг(А)-LSLTx, ВБШвнг(А)-LSLTx, ВВГЭнг(А)-LSLTx: П1б.8.2.1.2 -ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ВБШвнг(А)-FRLSLTx, ВВГ-Пнг(А)-FRLSLTx: П1б.1.2.1.2

Транспортирование и хранение:

В соответствие с ГОСТ 18690 и ГОСТ 15150.

Срок хранения: 1-на открытых площадках – не более 2 лет; 2-под навесом – не более 5 лет; 3-в закрытых помещениях – не более 10 лет.

Утилизация упаковочных материалов:

Для утилизации упаковочных материалов необходимо обращаться в специализированные организации, имеющие лицензию на переработку отходов. Пожалуйста, проводите утилизацию упаковочных материалов таким образом, чтобы не наносить ущерба окружающей среде.

Утилизация кабеля:

Кабели, при выводе их из эксплуатации, подлежат сдаче на утилизацию в специализированную структуру, лицензированную в соответствии с Федеральным законом №89-ФЗ от 24.06.98. «Об отходах производства и потребления» и «Положением о лицензировании деятельности по обращению с опасными отходами», утвержденным Постановлением Правительства РФ №340 от 23.05.2002г.

Утилизацию выведенного из эксплуатации кабеля проводят в соответствии требованиями ГОСТ 30773 с комплексом документированных по ГОСТ Р 52108 организационно-технических процедур. Обеспечивая правильную утилизацию, Вы помогаете сберечь природные ресурсы и предотвращаете ущерб для окружающей среды и здоровья людей, который возможен в случае ненадлежащего обращения.

Гарантийный срок эксплуатации:

5 лет

Срок службы:

при соблюдении условий эксплуатации, хранения и транспортирования не менее 30 лет. Дата изготовления: указана на упаковке.

Произведено в Российской Федерации

Нормативные документы:

соответствуют требованиям ТУ 3500-003-03717158-2016, ГОСТ 31996-2012
